電鑄標牌是一種通過電化學沉積金屬（如鎳、銅等）來制作精細標牌的工藝，其成品具有高精度、立體感強、耐候性好等特點。以下是電鑄標牌過程中需要注意的關鍵要點：

1. 模具設計與制作
材料選擇：模具（陰極）通常使用不銹鋼、銅或光敏樹脂，需確保表面光滑無瑕疵。
圖案精度：模具的圖案設計需清晰，邊緣銳利，避免細微線條模糊（尤其是文字或復雜圖形）。
導電層處理：非金屬模具（如樹脂）需噴涂導電層（如銀漿、化學鍍銅），確保均勻覆蓋，否則會導致沉積不均。

2. 電鑄液配置與管理
成分控制：
金屬離子濃度（如硫酸鎳、硫酸銅）需穩定，避免雜質污染。
添加劑（光亮劑、整平劑）比例要精確，否則影響表面光潔度。
溫度與pH值：
溫度通常控制在4560℃（依金屬類型調整），pH值需定期檢測并調節。

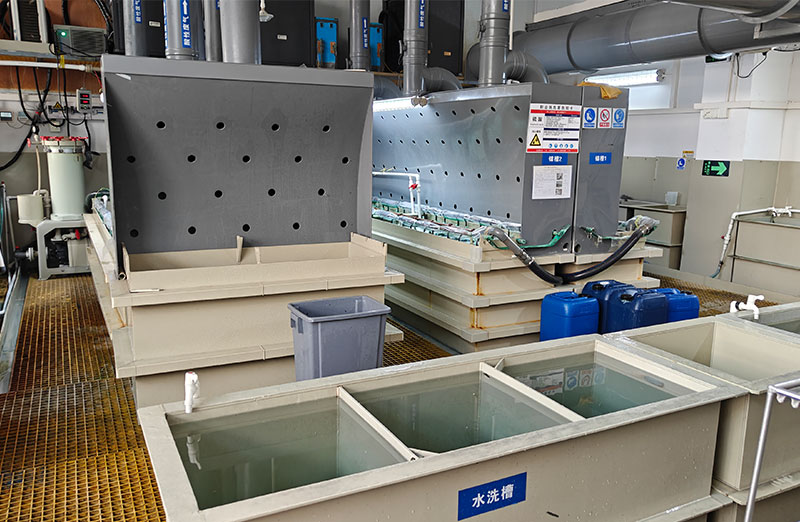

過濾與循環：電鑄液需持續過濾，防止顆粒物附著在標牌表面。

3. 電鑄工藝參數
電流密度：
電流過大易導致沉積層粗糙、邊緣“燒焦”；過小則效率低，可能產生多孔結構。
一般采用階梯式電流（初始小電流活化，逐漸增大）。
時間控制：
沉積時間根據標牌厚度調整（通常0.10.3mm），時間不足易導致強度不夠，過長則增加成本。

4. 后處理關鍵步驟
脫模：
金屬模具可通過機械分離或化學溶解（如鋁模用NaOH溶液）；非金屬模具需小心剝離，避免損壞標牌。
清洗：
徹底去除電鑄液殘留，防止后續腐蝕（尤其需中和酸性/堿性物質）。
加固與鍍層：
薄壁標牌可能需背面填充樹脂或電鍍鉻/金以提高硬度和耐腐蝕性。
表面處理：
拋光、噴砂或電鍍（如仿金、槍色）需根據需求選擇，注意保護細節。

5. 常見問題與對策
麻點或針孔：
原因：電鑄液污染、氣泡附著。對策：加強過濾、增加攪拌或超聲波震蕩。
邊緣毛刺：
原因：電流密度過高或模具邊緣導電層過厚。對策：優化電流，檢查模具邊緣處理。
分層或起泡：
原因：前處理不徹底（油污或氧化層）。對策：加強模具脫脂、活化工序。

6. 安全與環保
防護措施：
操作人員需穿戴防酸手套、護目鏡，避免接觸電鑄液（含氰化物時需嚴格管理）。
廢液處理：
重金屬廢液需集中回收，不可直接排放，符合環保法規。

7. 質量控制
檢測項目：
厚度（測厚儀）、附著力（百格測試）、表面光潔度（顯微鏡觀察）。
批次一致性：
定期校準設備，記錄工藝參數（溫度、電流、時間等）。

通過嚴格控制上述環節，可確保電鑄標牌的金屬沉積均勻、細節清晰，并具備良好的機械性能和美觀度。對于高要求場景（如汽車徽標、奢侈品標識），建議進行小批量試產驗證工藝穩定性。通過電鑄工藝做出來的鎳標牌結實耐用，而且具有立體效果，表面可定制鏡面、拉絲、網紋、磨砂、霧面、斜紋等多種效果，耐刮擦防氧化耐候性強，這也使得鎳標牌在市場上受到眾人的青睞。
